| MOQ: | 1 |
| 価格: | negotiable |
| 標準パッケージ: | 標準輸出 木製ケース |
| 配達期間: | 8-15営業日 |
| 決済方法: | T/T |
| 供給能力: | 月100セット |
| 属性 | 値 |
|---|---|
| 出力トルク | 10-4890(N.M) |
| 入力速度 | 1450rpm |
| 出力速度 | 0.12-397(rpm) |
| 保証 | 1年 |
| 色 | お客様の要件 |
| 効率 | 94%~98%(伝達段数による) |
| 取り付け位置 | フット、フランジ、トルクアーム、中空/s |
| ギア配列 | ウォーム |

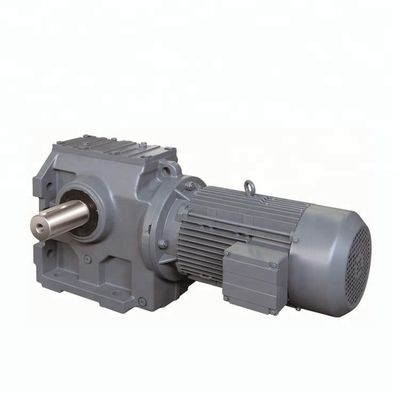

S97/SA97/SF97/SAF97/SAZ97ヘリカルギアウォームギア減速機シリーズは、構造効率を高めるヘリカルギアウォームギア設計を採用しています。この構成により、単段ウォームギア伝達と比較して高い伝達効率と負荷容量が得られ、スペース利用を最適化し、コンパクトな体積でより大きな伝達比を実現できます。このユニットは、さまざまなアプリケーション要件を満たすために、さまざまな減速ギアボックスと組み合わせることができます。
| ギア材質 | 20CrMnTi合金鋼 |
| ギアの表面硬度 | HRC58°~62° |
| ギアコア硬度 | HRC33~40 |
| 入力/出力シャフト材質 | 42CrMo合金鋼 |
| 入力/出力シャフト硬度 | HRC25~30 |
| ギアの機械加工精度 | 正確な研削、6〜5級 |
| 潤滑油 | GB L-CKC220-460、Shell Omala220-460 |
| 熱処理 | 焼戻し、浸炭、焼入れ |
| 効率 | 94%~96%（伝達段数による） |
| ノイズ（最大） | 60~68dB |
| 温度上昇（最大） | 40℃ |
| 油温上昇（最大） | 50℃ |
| 振動 | ≤20μm |
| バックラッシュ | ≤20Arcmin |
| ベアリングのブランド | 中国トップブランドベアリング、またはご要望に応じて他のブランド |
| サイズ | シャフト径（mm） | 中心高さ | 出力フランジ径（mm） | 出力（kw） | 比率 | 許容トルク（N.m） | 重量（kg） |
|---|---|---|---|---|---|---|---|
| 37 | φ20k6 | 82 | φ120/160 | 0.18-0.75 | 10.27-165.71 | 90 | 7 |
| 47 | φ25k6 | 100 | φ160 | 0.18-1.50 | 11.46-244.74 | 170 | 10 |
| 57 | φ30k6 | 180 | φ200 | 0.18-3.0 | 10.78-196.21 | 300 | 14 |
| 67 | φ35k6 | 140 | φ200 | 0.25-5.50 | 11.55-227.20 | 520 | 26 |
| 77 | φ45k6 | 180 | φ250 | 0.55-7.50 | 9.96-241.09 | 1270 | 50 |
| 87 | φ60m6 | 225 | φ350 | 0.75-15.0 | 11.83-223.26 | 2280 | 100 |
| 97 | φ70m6 | 280 | φ450 | 1.50-22.0 | 12.5-230.48 | 4000 | 170 |
