| MOQ: | 1 |
| 価格: | negotiable |
| 標準パッケージ: | 標準輸出 木製ケース |
| 配達期間: | 8-15営業日 |
| 決済方法: | T/T |
| 供給能力: | 月100セット |
| 出力トルク | 10-4890 (N.M) |
| 入力速度 | 1450rpm |
| 出力速度 | 0.12-397 (rpm) |
| 保証 | 1年 |
| 色 | お客様の要件 |
| 効率 | 94%~98% (伝達段数による) |
| 取り付け位置 | フット、フランジ、トルク、アーム、中空/s |
| ギア配列 | ウォーム |

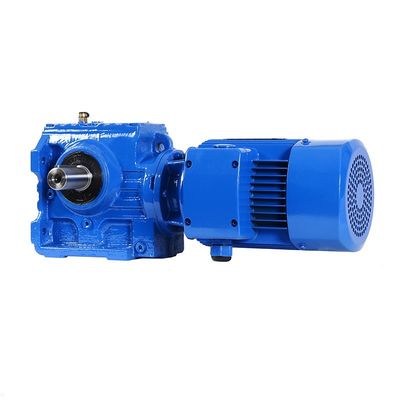

Sシリーズギアボックス減速機は、ヘリカルギアとウォームギアを組み合わせることで、機械のトルクと効率を向上させます。このシリーズは、包括的な仕様、幅広い速度範囲、優れた汎用性、およびさまざまな設置方法との互換性を提供します。
| ギア材質 | 20CrMnTi合金鋼 |
|---|---|
| ギアの表面硬度 | HRC58°~62° |
| ギアコア硬度 | HRC33~40 |
| 入出力軸材質 | 42CrMo合金鋼 |
| 入出力軸硬度 | HRC25~30 |
| ギアの機械加工精度 | 正確な研削、6~5級 |
| 潤滑油 | GB L-CKC220-460、Shell Omala220-460 |
| 熱処理 | 焼戻し、浸炭、焼入れ |
| 効率 | 94%~96% (伝達段数による) |
| ノイズ (MAX) | 60~68dB |
| 温度上昇 (MAX) | 40℃ |
| 温度上昇 (油) (MAX) | 50℃ |
| 振動 | ≤20μm |
| バックラッシュ | ≤20アーク分 |
| ベアリングのブランド | 中国トップブランドベアリング、またはご要望に応じて他のブランド |
| サイズ | シャフト径 (mm) | 中心高さ | 出力フランジ径 (mm) | 出力 (kw) | 比率 | 許容トルク(N.m) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 37 | φ20k6 | 82 | φ120/160 | 0.18-0.75 | 10.27-165.71 | 90 | 7 |
| 47 | φ25k6 | 100 | φ160 | 0.18-1.50 | 11.46-244.74 | 170 | 10 |
| 57 | φ30k6 | 180 | φ200 | 0.18-3.0 | 10.78-196.21 | 300 | 14 |
